Principal
gama
TeSys
TeSys Deca
nombre del producto
TeSys DF
tipo de producto o componente

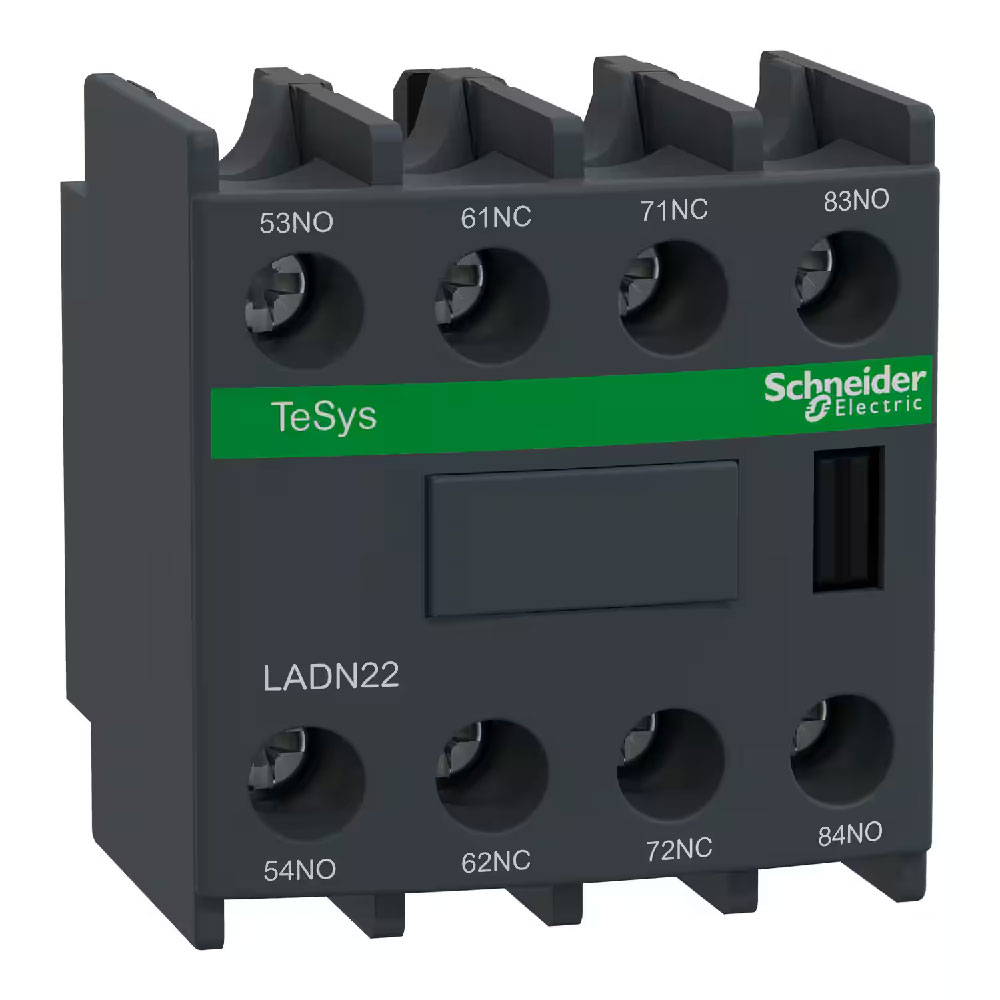

Bloque de contactos auxiliares
nombre corto del dispositivo
LADN
compatibilidad de gama
TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAD
TeSys Deca LC1D
ubicación de montaje
Frontal
composición de los polos de contacto
2 NA + 2 NC
Contacts operation
Instantáneo
[Ue] tensión asignada de empleo
690 V CA 25...400 Hz
[Ie] corriente asignada de empleo
6 A at 120 V AC-15
1.04 A at 690 V AC-15
0.55 A at 125 V DC-13
0.1 A at 600 V DC-13
[Ui] tensión asignada de aislamiento
690 V IEC 60947-5-1
600 V UL
600 V CSA
[Ith] corriente térmica convencional
10 A (at 60 °C)
normas
EN/IEC 60947-5-1
GB/T 14048.5
certificaciones de producto
CB
UL
CSA
CCC
UKCA
Opcionales
Irms poder de conexión nominal
140 A CA conforming to IEC 60947-5-1
250 A DC conforming to IEC 60947-5-1
rango temporal admisible
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
tipo de protección
Fusible gG 10 A
endurancia mecánica
30 Mciclos
corriente mínima de conmutación
5 mA
tensión mínima de conmutación
17 V
tiempo de no superposición
1.5 ms en desexcitación sin solapamiento entre contactos NC y NA
1.5 ms en excitación sin solapamiento entre contactos NC y NA
resistencia de aislamiento
> 10 MOhm
conexiones - terminales
Terminales de fijación por tornillo 1 1…4 mm² Flexible con
terminales de fijación por tornillo 1 1…4 mm² Flexible sin
terminales de fijación por tornillo 2 1…2.5 mm² Flexible con
terminales de fijación por tornillo 2 1…4 mm² Flexible sin
terminales de fijación por tornillo 1 1…4 mm² rígido sin
terminales de fijación por tornillo 2 1…4 mm² rígido sin
par de apriete
1.7 N.m plano Ø 6
1.7 N.m Philips nº 2
1.7 N.m pozidriv No 2
altura
48 mm
anchura
44 mm
profundidad
42 mm
peso del producto
0.05 kg
color
Gris oscuro
Ambiente
características ambientales
Ambiente normal
grado de protección IP
IP20 conforming to IEC 60529
tratamiento de protección
TH IEC 60068
temperatura ambiente de almacenamiento
-60…80 °C
temperatura ambiente de funcionamiento
-5…60 °C
altitud máxima de funcionamiento
3000 m
Unidades emabalaje
Tipo de unidad de paquete 1
PCE
Número de unidades en el paquete 1
1
Paquete 1 Altura
5.000 cm
Paquete 1 Ancho
5.000 cm
Paquete 1 Longitud
4.400 cm
Paquete 1 Peso
62.000 g
Tipo de unidad de paquete 2
S03
Número de unidades en el paquete 2
160
Paquete 2 Altura
30.000 cm
Paquete 2 Ancho
30.000 cm
Paquete 2 Longitud
40.000 cm
Paquete 2 Peso
10.470 kg
Tipo de unidad de paquete 3
P06
Número de unidades en el paquete 3
1280
Paquete 3 Altura
75.000 cm
Paquete 3 Ancho
60.000 cm
Paquete 3 Longitud
80.000 cm
Paquete 3 Peso
91.760 kg

• Schneider Electric_TeSys-Serie-D_LADN22.pdf
