Principal
gama de producto Relés electromecánicos Harmony
nombre de serie Universal
tipo de producto o componente Reles de conexión

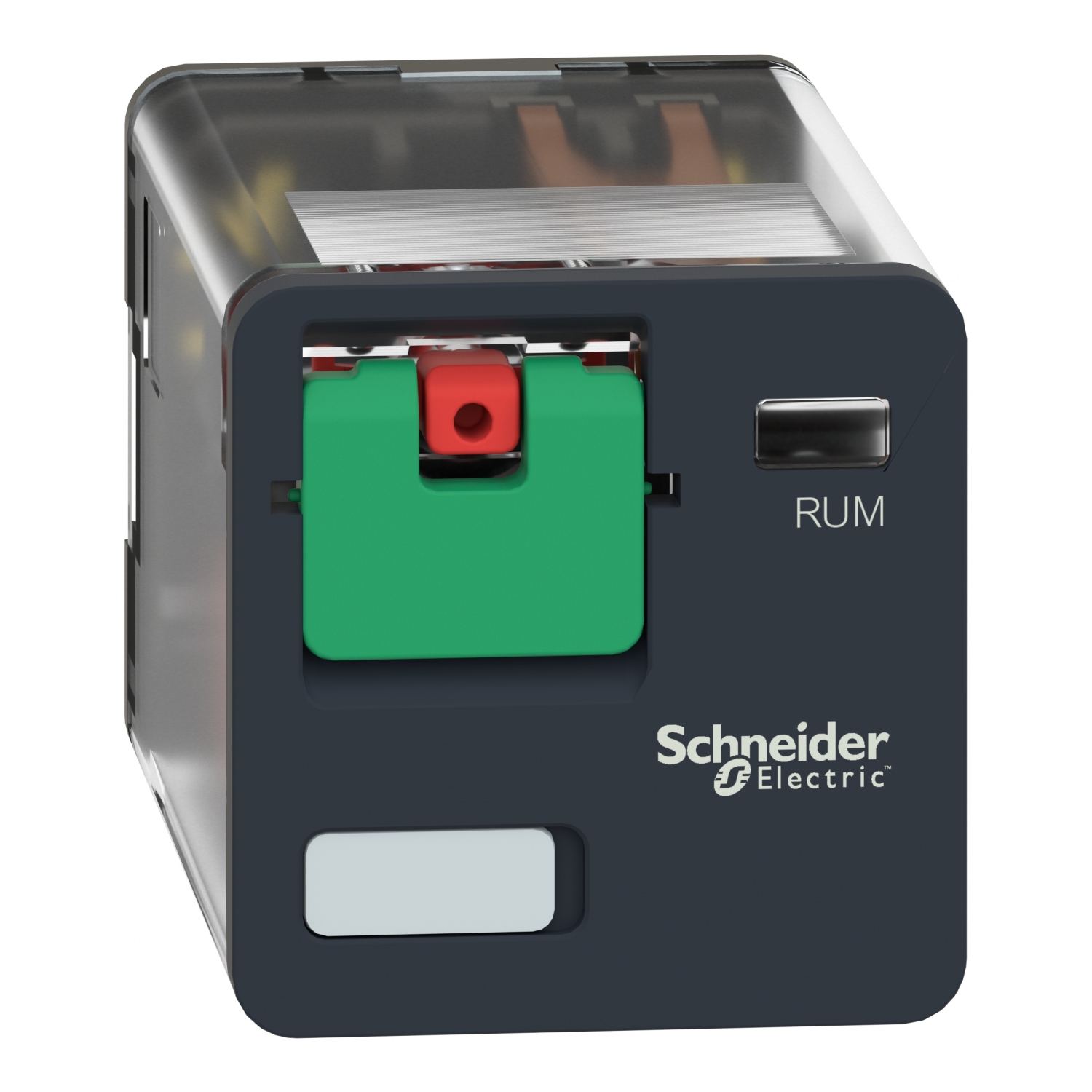

nombre corto del dispositivo RUM
tipo y composición de contactos 2 C/O
[Uc] tensión del circuito de
control
24 V CA
corriente térmica nominal 10 A -40…55 °C
LED de estado Sin
tipo de control Lockable test button ((*))
coeficiente de utilización 20 %
Opcionales

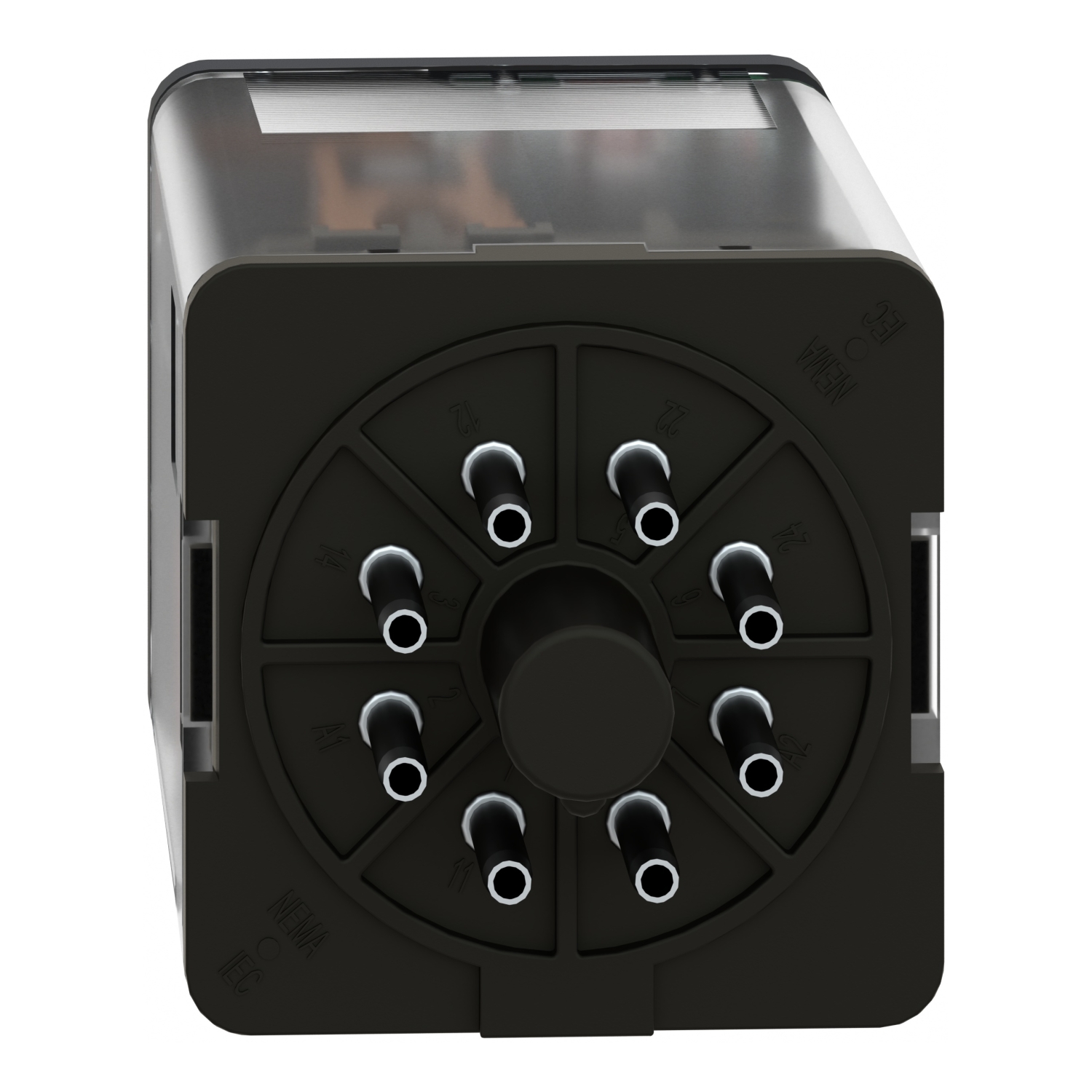

forma del pin Cilíndrico
[Ui] tensión asignada de
aislamiento
250 V IEC
300 V CSA
300 V UL
[Uimp] Tensión asignada de
resistencia a los choques
4 kV 1,2/50 μs
material de contactos AgNi
[Ie] Corriente nominal de empleo 10 A 277 V AC-1 UL
10 A 30 V DC-1 UL
10 A 30 V DC-1 CSA
5 A 250 V AC-1 NC IEC
5 A 28 V DC-1 NC IEC
10 A 250 V AC-1 NA IEC
10 A 28 V DC-1 NA IEC
10 A 277 V AC-1 CSA
tensión máxima de conmutación 250 V IEC
Resistive rated load 10 A 250 V CA
10 A 28 V DC
capacidad de conmutación
máxima
2500 VA/280 W
capacidad mínima de
conmutación
170 mW 10 mA 17 V
tasa de funcionamiento <= 18000 cycles/hour sin carga
<= 1200 cycles/hour en carga
endurancia mecánica 5000000 ciclos
durabilidad eléctrica 100000 ciclos resistivo
Average coil consumption in VA 3 60 H
