Interruptor Acti9 C120N es un disyuntor en miniatura (MCB) multiestándar de baja tensión.
Montaje en riel DIN y una resistencia eléctrica de hasta 5000 ciclos
Cuenta con 3 polos y una corriente nominal de 100A y una frecuencia de 50Hz o 60 HZ
Certificación EAC y grado de protección IP20
Garantía de 18 de meses
Rendimiento ambiental del producto

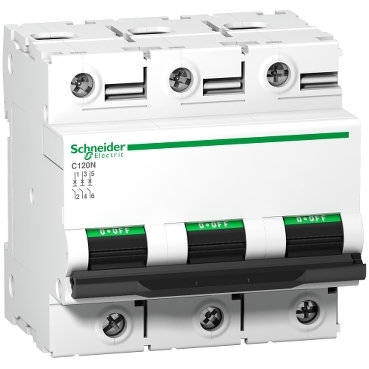

Este Acti9 C120N es un interruptor en miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 3P con 3 polos protegidos, corriente nominal 100A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito sube a 10000 A de 230 V CA a 400 V CA de acuerdo con la norma EN/IEC 60898-1 y 10000 A de 230 V CA a 400 V CA de acuerdo con la norma EN/IEC 60898-1. Cumple tanto con el estándar industrial EN/IEC 60898-1 como con el estándar residencial EN/IEC 60947-2. Este interruptor en miniatura combina funciones de protección de circuitos contra cortocircuito y sobrecarga de corriente, control y aislamiento. La presencia de la franja verde garantiza la apertura física del contacto y permite trabajar con seguridad en el circuito aguas abajo. Tiene buena capacidad de soportar sobretensiones. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión de funcionamiento Ue es igual o inferior a 375 V CC, 220 V CA a 240 V CA, 230 V CA a 400 V CA, 380 V CA a 415 V CA o 440 V CA. La tensión de aislamiento nominal Ui es de 500 V CA. La frecuencia es de 50 Hz o 60 Hz. El producto se puede enganchar en un carril DIN. Su ancho es de 9 pasos de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (ancho) 81 mm x (alto) 81 mm x (profundidad) 73 mm. El peso es de 0,615 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -25 °C a 70 °C. La temperatura de almacenamiento es de -40°C a 85°C.

Descargas

• Schneider Electric_Acti-9-C120_A9N18367.pdf
