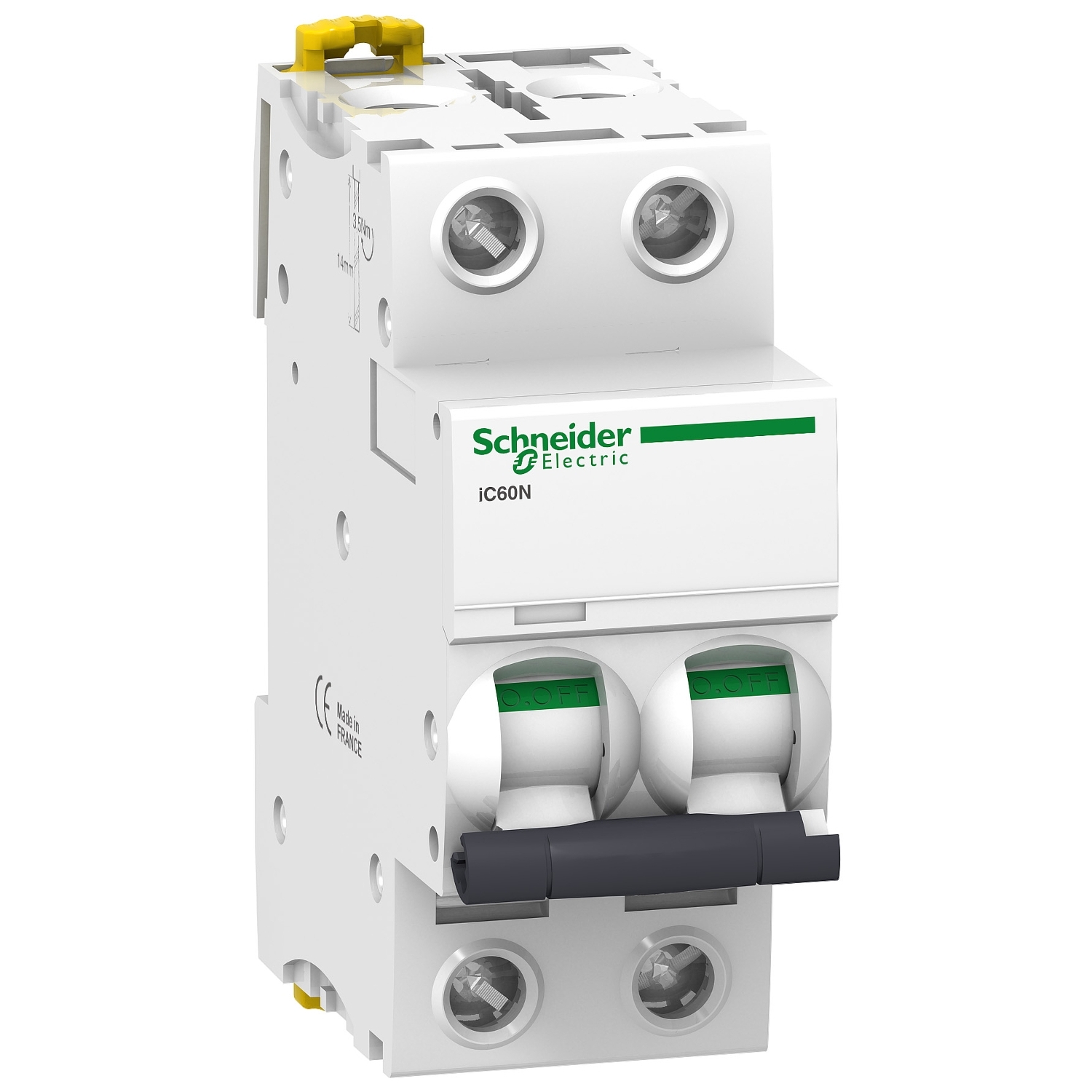

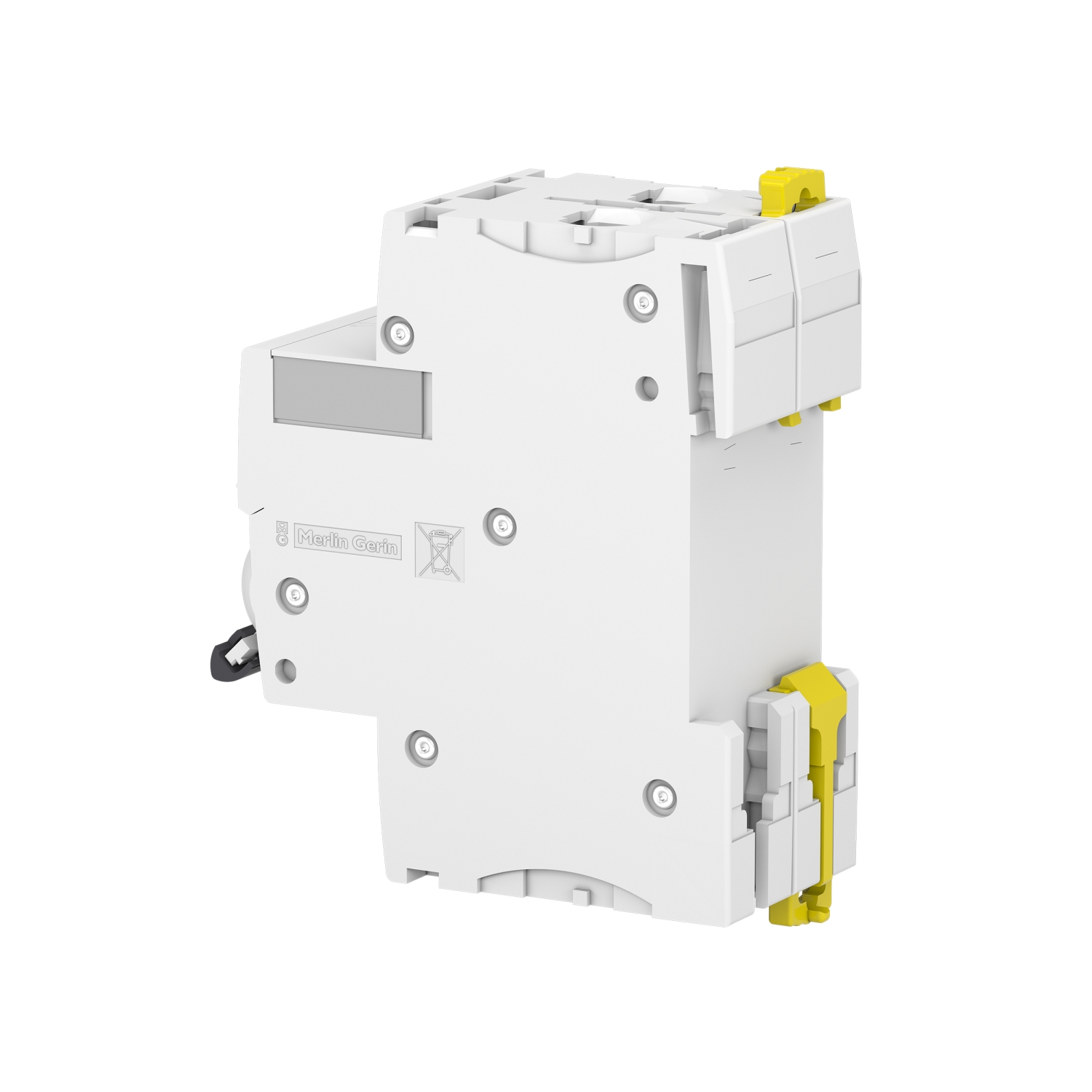

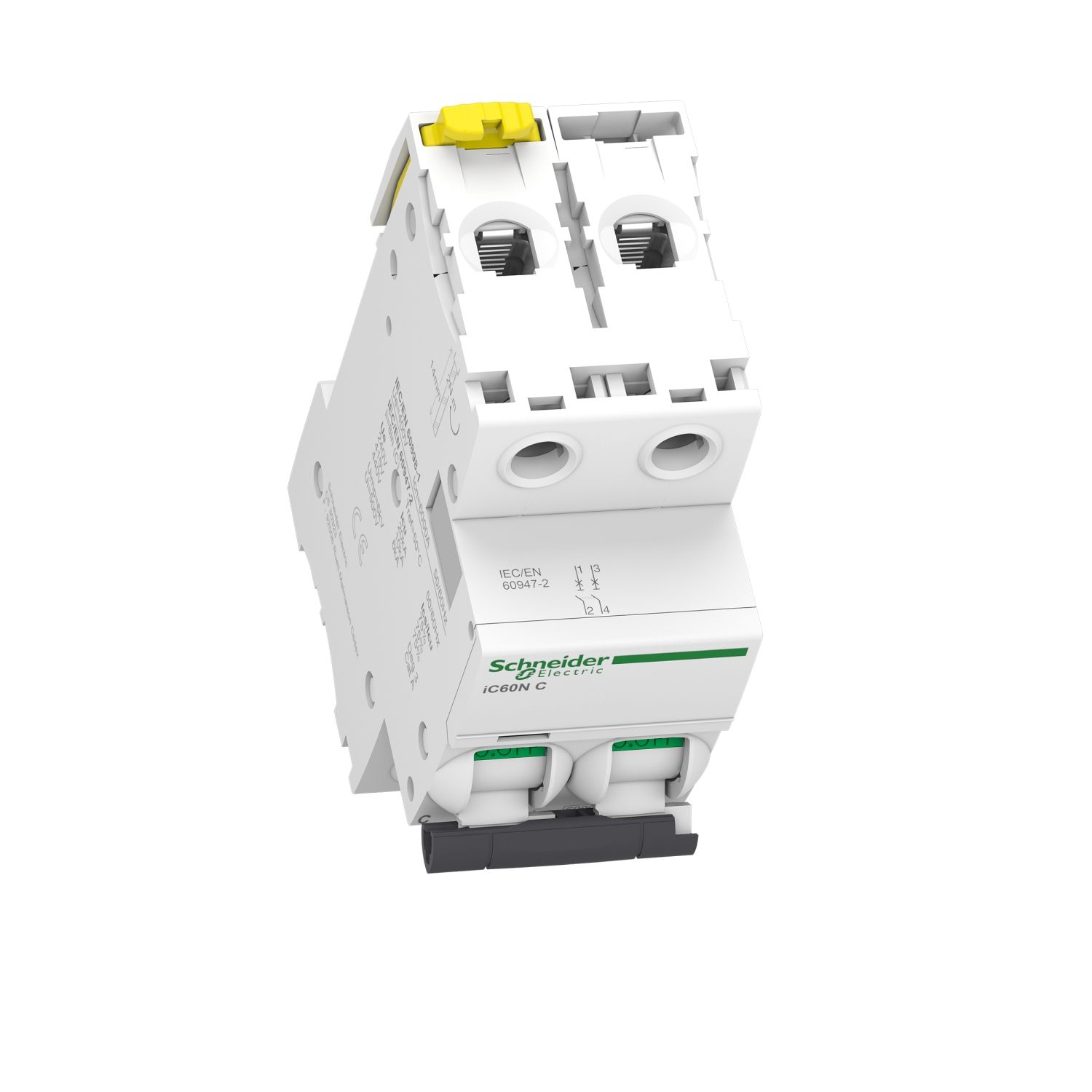

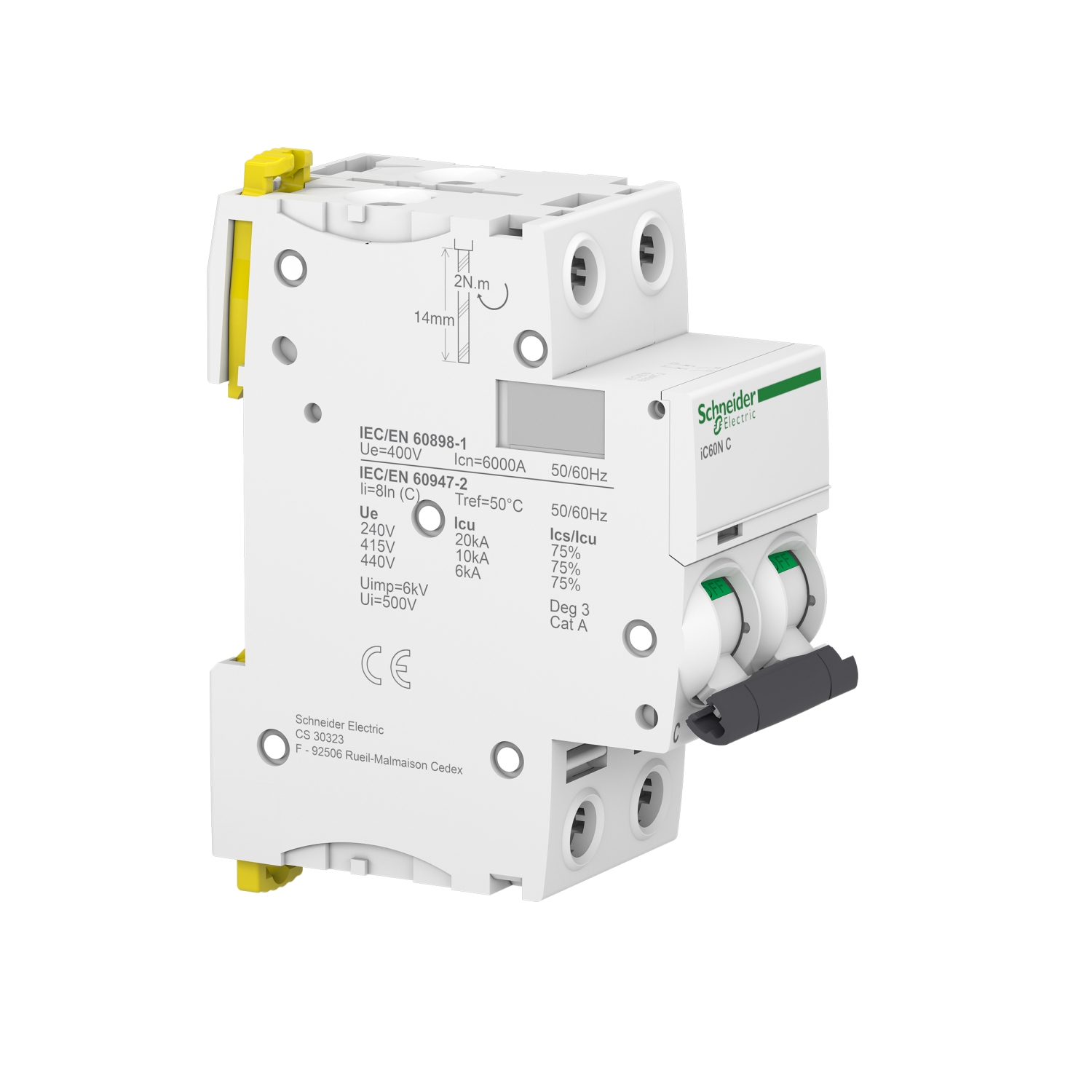

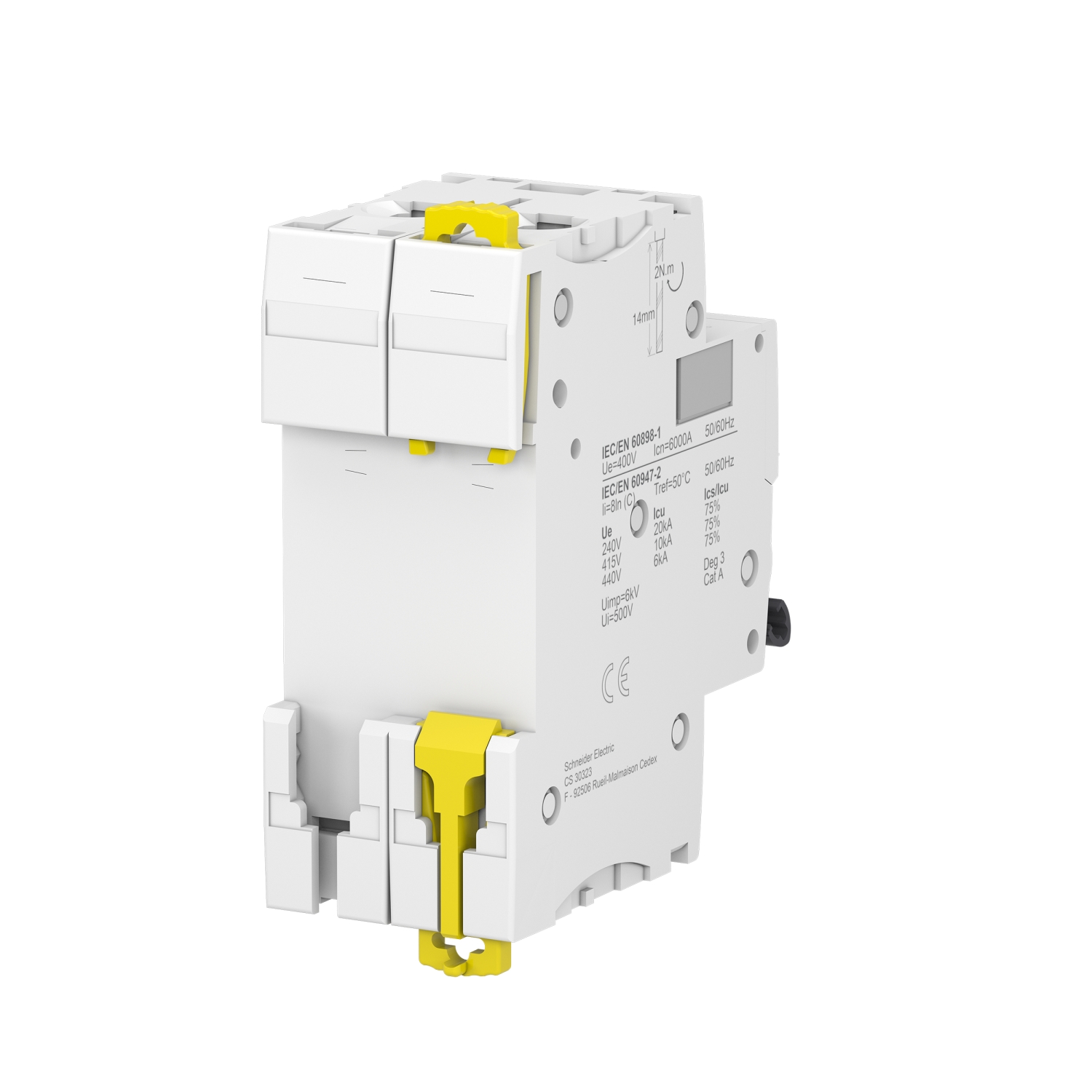

Este Acti9 iC60N es un interruptor en miniatura (MCB) de bajo voltaje. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 10A y curva de disparo C. El poder nominal de interrupción de cortocircuito sube a 20kA a 220VAC a 240VAC conforme a la norma EN/IEC 60947-2 y 6000A a 400VAC conforme a la norma EN/IEC 60898-1. Cumple tanto con el estándar industrial EN/IEC 60898-1 como con el estándar residencial EN/IEC 60947-2. Este interruptor en miniatura protege los circuitos contra cortocircuitos y sobrecargas de corriente. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su tira verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido independiente de la operación manual mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión de aislamiento nominal Ui es de 500 VCA. Su limitación clase 3 (según EN/IEC60898-1) mejora el coste de protección del circuito aguas abajo. El producto se puede enganchar en un carril DIN. Su ancho es de 4 pasos de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (ancho) 36 mm x (alto) 85 mm x (profundidad) 78,5 mm. El peso es de 0,25 kg. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en envolvente. La temperatura de funcionamiento es de -35 °C a 70 °C. La temperatura de almacenamiento es de -40°C a 85°C.

aplicación del dispositivo	Distribución
gama	Acti 9
nombre del producto	Acti 9 iC60 RCBO
tipo de producto o componente	Interruptor automático en miniatura
nombre corto del dispositivo	iC60N
número de polos	2P
número de polos protegidos	2
corriente nominal (In)	10 A
tipo de red	CA DC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
poder de corte	6000 A Icn 400 V CA 50/60 Hz EN/IEC 60898-1 36 kA Icu 12...60 V CA 50/60 Hz Icu 10 kA Icu <= 125 V DC Icu 10 kA Icu 380...415 V CA 50/60 Hz Icu 20 kA Icu 220...240 V CA 50/60 Hz Icu 6 kA Icu 440 V CA 50/60 Hz Icu 36 kA Icu 100...133 V CA 50/60 Hz Icu

Descargas

• Schneider Electric_Acti-9-iC60_A9F74210.pdf
